體積：96×96×129mm
超聲波流量計特點 操作方便 固定一體功能型超聲波流量計既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示 高精度測量 線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1% 測量范圍大 固定一體功能型超聲波流量計選用不同型號的傳感器 , 可實現口徑 DN15 ～ DN6000mm 管道流量的測量 防護等級高 一次表防護等級可達到IP68，可浸入水下2米工作 多重顯示 一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單 傳輸距離遠 組網快捷 一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
選配的主機
功能型KX- TUF-2000F 除具備基本型功能外，還增加了下列功能： 防護等級IP68，可浸入水下2米工作 ３路4～20mA模似輸入 2 路3線制PT-100電阻信號輸入 隔離RS232/RS485輸出，2路隔離OCT輸出 1路隔離 4 ～20mA輸出（無源）
可選配的二次表
可選配的傳感器
特 點 功 能 型 外 夾 式 KX-TUF-2000FNB 安裝無需斷流，無壓力損失 精度優于±1% 安裝維修方便，用戶可自行安裝 價格最低，與測量口徑無關 適合于工況條件較好的環境 插 入 式 KX-TUF-2000FNC 安裝無需斷流，無壓力損失 精度優于±1% 用戶需經培訓后，采用專用開孔器才能自行安裝 價格較高，與測量口徑無關 接收信號良好，長期運行穩定，可靠 標準管段式 KX-TUF-2000FNG 安裝需斷管,斷流，無壓力損失 精度優于±0.5% 安裝維修需斷流，用戶可自行安裝 測量口徑越大，價格越高 精度最高，接收信號良好，長期運行穩定可靠
基本參數
可選配的傳感器 基本型號 測量范圍 流體溫度 精度 標準外夾式 TS-2(小型) TUF-2000BNB1 DN15-100mm -30℃～90℃ 優于 ±1% TM-1(中型) TUF-2000BNB2 DN50-1000mm TL-1(大型) TUF-2000BNB3 DN300-6000mm 高溫外夾式 HTS-1(小型) TUF-2000BNB4 DN15-100mm -30℃～160℃ HTM-1(中型) TUF-2000BNB5 DN50-1000mm 插 入 式 TC-1(標準插入) TUF-2000BNC1 DN80-6000mm -40℃～160℃ TLC-2(加長插入) TUF-2000BNC2 標準管段式 標準管段式 TUF-2000BNG DN15-1000mm (詳見附錄2) -40℃～160℃ 優于 ±0.5% 電 源 一次表DC8-36V, 二次表AC220V或DC24V 輸 入 3路4～20mA模擬輸入,2路三線制PT100電阻信號輸入 輸 出 隔離 RS232/RS485 輸出,2路隔離OCT輸出，1路隔離4-20mA 輸出( 無源 ) 通信協議 METER-BUS協議，MODBUS 協議，富士擴展協議，簡易水表協議
DN15-1000mm (詳見附錄2)
流量計構成圖

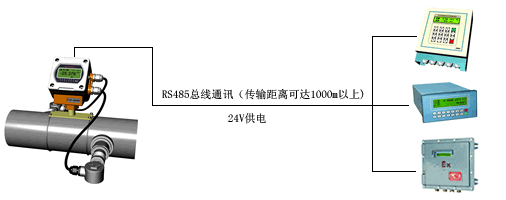

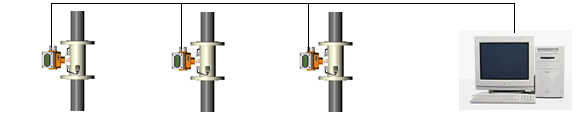

單點測量(可選擇不同的二次表，用于遠程顯示及參數設定) 組網測量圖(用于遠程監控及數據采集) RS485總線通訊（傳輸距離可達1000m以上）24V供電 注：流量計采用4芯電纜供電、通訊（電纜顏色：紅24V+;黑24V-;白485+;綠485-)
